দ্রবীভূত ওজোন মনিটর

দ্রবীভূত ওজোন মনিটর সরবরাহকারী

সনাক্তকরণের নীতি: ইউভি ডুয়াল পাথ শোষণ পদ্ধতি, ট্যাপের জল, বিশুদ্ধ জল বা অর্ধপরিবাহী শিল্পে দ্রবীভূত ওজোন জলের ঘনত্ব বিশ্লেষণ এবং সনাক্তকরণের জন্য ব্যবহৃত হয়।

পরিমাপ পরিসীমা: 0-20ppm; 0-50 পিপিএম; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm

পণ্যের বৈশিষ্ট্য: এই UV দ্রবীভূত ওজোন মনিটরের একটি অভ্যন্তরীণ আলোর উত্স স্বয়ংক্রিয় সমন্বয় ফাংশন রয়েছে, যা শূন্য পয়েন্টের স্থায়িত্ব নিশ্চিত করতে শূন্য পয়েন্টের রেফারেন্স লাইট ডেটার উপর ভিত্তি করে রিয়েল-টাইমে LED আলোর উত্সের উজ্জ্বলতা সামঞ্জস্য করতে পারে। এই UV অপটিক্যাল ওজোন জল ঘনত্ব বিশ্লেষক দ্রবীভূত ওজোন জলের পাইপলাইনের সমান্তরাল বা সিরিজে সংযুক্ত করা যেতে পারে, প্রধানত কলের জল, বিশুদ্ধ জল বা অর্ধপরিবাহী শিল্পগুলিতে দ্রবীভূত ওজোন জলের ঘনত্ব বিশ্লেষণ এবং সনাক্তকরণের জন্য ব্যবহৃত হয়।

এই দ্রবীভূত ওজোন বিশ্লেষকটিতে একটি UV আলোর উত্স সহ একটি স্বয়ংক্রিয় সমন্বয় সিস্টেম ফাংশন রয়েছে, যা শূন্য বিন্দুর স্থায়িত্ব নিশ্চিত করে ধ্রুবক জিরো পয়েন্ট ডেটা বজায় রাখতে রেফারেন্স লাইট ডেটা অনুসারে রিয়েল-টাইমে UV LED আলোর উত্সের উজ্জ্বলতা সামঞ্জস্য করতে পারে। এটি আমাদের কোম্পানির একটি পেটেন্ট পণ্য। এই UV অপটিক্যাল ওজোন জল ঘনত্ব বিশ্লেষক 24 ঘন্টার জন্য বন্ধ না করে একটানা কাজ করতে পারে।

দ্রবীভূত ওজোন বিশ্লেষক - পণ্য ওভারভিউ

দ্রবীভূত ওজোন ঘনত্ব বিশ্লেষক হল অতিবেগুনী বর্ণালী স্পেকট্রোফোটোমেট্রি ব্যবহার করে অতি বিশুদ্ধ জল বা ধ্রুবক নোংরা জলে ওজোন সামগ্রীর সরাসরি পরিমাপ। কাস্টমাইজযোগ্য সংস্করণটি এইচএফ, যা 20% হাইড্রোফ্লুরিক অ্যাসিড ওজোন জলীয় দ্রবণের জন্য ব্যবহার করা যেতে পারে। ওজোন জলের সংস্পর্শে থাকা উপাদানগুলির মধ্যে রয়েছে PTFE, FFPM, PFA এবং কোয়ার্টজ বা নীলকান্তমণি। OZ-300W UV দ্রবীভূত ওজোন জল ঘনত্ব বিশ্লেষক একটি ইনলেট এবং আউটলেট দিয়ে সজ্জিত, এবং একটি টাচ স্ক্রিন অপারেশন ইন্টারফেস দিয়ে সজ্জিত। আউটপুট 4-20mA এবং RS-485 সংকেত লাইনের সাথে সরাসরি PLC এর সাথে সংযুক্ত।

দ্রবীভূত ওজোন ঘনত্ব বিশ্লেষকটিতে একটি UV আলোর উত্স সহ একটি স্বয়ংক্রিয় সমন্বয় সিস্টেম ফাংশন রয়েছে, যা শূন্য বিন্দুর স্থিতিশীলতা নিশ্চিত করে ধ্রুবক শূন্য পয়েন্ট ডেটা বজায় রাখতে রেফারেন্স লাইট ডেটা অনুসারে রিয়েল-টাইমে UV LED আলোর উত্সের উজ্জ্বলতা সামঞ্জস্য করতে পারে। এটি আমাদের কোম্পানির একটি পেটেন্ট পণ্য। এই ওজোন বিশ্লেষক 24 ঘন্টা বন্ধ না করে একটানা কাজ করতে পারে। এই ওজোন ঘনত্ব বিশ্লেষকের উচ্চতর স্থায়িত্ব একটি সত্য দ্বৈত মরীচি অপটিক্যাল সিস্টেম এবং একটি অত্যন্ত দীর্ঘস্থায়ী অতিবেগুনী LED আলোর উত্স ব্যবহারের মাধ্যমে অর্জন করা হয়।

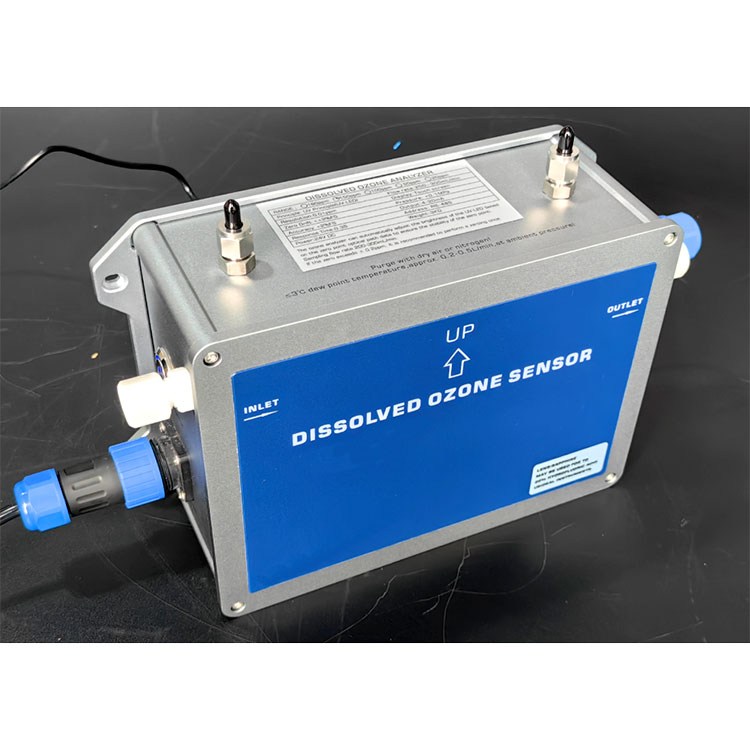

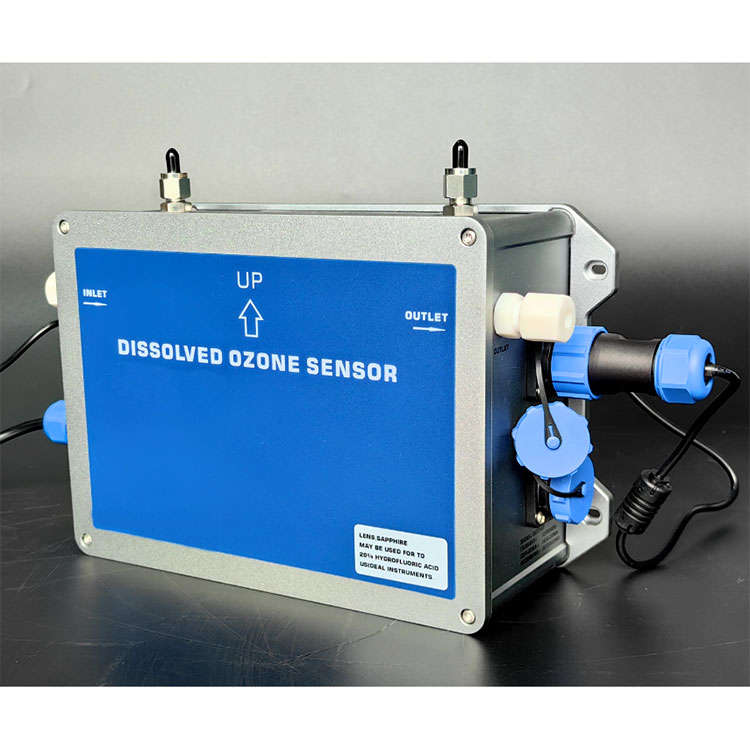

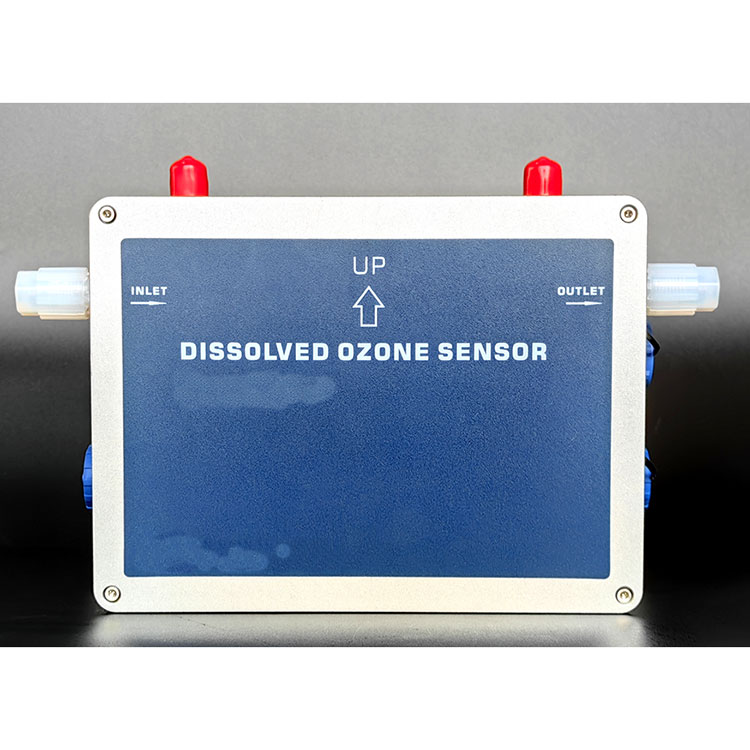

দ্রবীভূত ওজোন ঘনত্ব বিশ্লেষকের শেলটি স্প্ল্যাশ প্রুফ ডিজাইন সহ একটি অ্যালুমিনিয়াম শেল, সুরক্ষা স্তর: IP65, আকার: 260x160x90mm (WxHxD), এবং প্রায় 3 কিলোগ্রাম ওজন। এই দ্রবীভূত ওজোন জল ঘনত্ব বিশ্লেষক প্রাচীর মাউন্ট করা যেতে পারে, পিছনে একটি হুক নকশা সঙ্গে. ইনস্টলেশনের প্রয়োজন হলে, চারটি মাউন্টিং বন্ধনী প্রদান করা হয়।

দ্রবীভূত ওজোন জলের ঘনত্ব বিশ্লেষকের খাঁড়ি প্রবাহের হার হল 200-300ml/min. প্রবাহ নিয়ন্ত্রণের প্রয়োজন হলে, দ্রবীভূত ওজোন জলের ঘনত্ব বিশ্লেষকের আউটলেটে একটি থ্রোটল ভালভ বা ফ্লো মিটার ইনস্টল করতে হবে। এই থ্রোটল ভালভটি অবশ্যই সেন্সরের পিছনে অবস্থান করা উচিত (কখনও এটির সামনে নয়! খাঁড়িতে একটি থ্রোটল ভালভ ইনস্টল করা বুদবুদ তৈরি করবে, তাই দ্রবীভূত ওজোন জল বিশ্লেষকটিতে জলের বুদবুদ সহ ওজোন জল প্রবেশ করা কঠোরভাবে নিষিদ্ধ৷)

দ্রবীভূত ওজোন জলের ঘনত্ব বিশ্লেষকের ইনলেট জলের পরিচ্ছন্নতা বজায় রাখা এবং দ্রবীভূত ওজোন জল বিশ্লেষকের অভ্যন্তরীণ সেন্সরগুলির পরিচ্ছন্নতা বজায় রাখা প্রয়োজন। প্রতি 2 সপ্তাহে দ্রবীভূত ওজোন জল ঘনত্ব বিশ্লেষকের শূন্য বিন্দু ক্যালিব্রেট করার পরামর্শ দেওয়া হয়। জিরো পয়েন্ট ক্যালিব্রেট করার সময়, ওজোন বা রঙ ছাড়া পরিষ্কার জল চালু করা উচিত

দ্রবীভূত ওজোন বিশ্লেষক - পণ্য বৈশিষ্ট্য:

পরীক্ষা পদ্ধতি: ডুয়াল পাথ ইউভি শোষণ পদ্ধতি, দীর্ঘ-জীবনের আলোর উত্স সিস্টেম, উচ্চ পরিমাপের নির্ভুলতা।

পরিমাপের নীতি: ল্যামবার্ট বিয়ার আইন অনুসারে, আলোকপাতের শোষণের নীতির মাধ্যমে সুনির্দিষ্ট পরিমাপ করা হয়।

পরিমাপ পরিসীমা: 0-20ppm; 0-50 পিপিএম; 0-100ppm; 0-120ppm; 0-180ppm; 0-200ppm

আলোর উত্স সিস্টেম: বিদেশী দীর্ঘ-জীবন অতিবেগুনী আলোর উত্স সিস্টেম (তরঙ্গদৈর্ঘ্য 253.7nm), 3 বছরের বিনামূল্যের ওয়ারেন্টি সহ।

ব্যবহার: ইনডোর ইনস্টলেশন এবং ব্যবহার, জলরোধী বিমানচালনা প্লাগ টার্মিনাল দিয়ে সজ্জিত।

হালকা পুল সিস্টেম: পৃথক আলোক পুল প্রযুক্তি, ফুটো মুক্ত, উচ্চ চাপ প্রতিরোধের, এবং উচ্চ প্রবাহ হার নমুনা তরল প্রভাব প্রতিরোধ.

বুদ্ধিমান ক্ষতিপূরণ: স্বয়ংক্রিয় শূন্য সমন্বয় এবং স্বয়ংক্রিয় আলোর উত্স ক্ষতিপূরণ ফাংশন দিয়ে সজ্জিত।

অপারেশন পদ্ধতি: এটি ম্যানুয়ালি শূন্য করা যেতে পারে, এবং শূন্য করার সময়, এটি নিশ্চিত করা প্রয়োজন যে যন্ত্রটিতে কোনও ওজোন জলীয় দ্রবণ নেই।

ডিসপ্লে ইউনিট: mg/L, ppm ঐচ্ছিক।

তথ্য প্রদর্শন: উচ্চ সংজ্ঞা রঙ স্পর্শ পর্দা.

আউটপুট ফাংশন: 4-20mA, RS485 যোগাযোগ।

স্বয়ংক্রিয় শূন্য সমন্বয়: এটি শূন্য বিন্দুর স্থায়িত্ব নিশ্চিত করে একটি ধ্রুবক শূন্য পয়েন্ট ডেটা বজায় রাখার জন্য রেফারেন্স লাইট ডেটার উপর ভিত্তি করে রিয়েল-টাইমে অতিবেগুনী LED আলোর উত্সের উজ্জ্বলতা সামঞ্জস্য করতে পারে।

একাধিক সংস্করণ:

সাধারণ সংস্করণটি কলের জল এবং বিশুদ্ধ জলের জন্য ব্যবহৃত হয়।

HF সংস্করণটি 20% হাইড্রোফ্লুরিক অ্যাসিড ওজোন জলীয় দ্রবণের জন্য ব্যবহার করা যেতে পারে।

দ্রবীভূত ওজোন বিশ্লেষক - পণ্যের গঠন এবং রচনা

【1】ওয়াল মাউন্ট করা ইনস্টলেশন মাত্রা

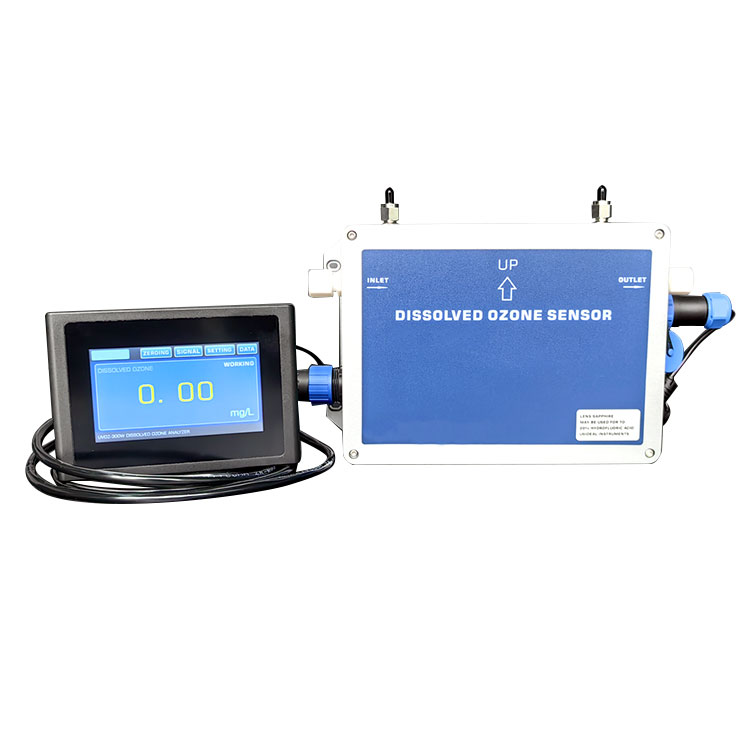

【2】ডিসপ্লে প্যানেল এবং ডিসপ্লে স্ক্রীন

【3】পাওয়ার ইনপুট, সিগন্যাল আউটপুট, ইনলেট এবং আউটলেট

পাওয়ার ইনপুট:

সিগন্যাল টার্মিনাল আউটপুট:

ডিসপ্লে সিগন্যাল টার্মিনাল: রিমোট ডিসপ্লে সিগন্যাল সংযোগ করতে ব্যবহৃত হয় (এই মেশিনে ইতিমধ্যেই একটি ডিসপ্লে স্ক্রিন রয়েছে)

UV দ্রবীভূত ওজোন জল বিশ্লেষক উপরে গ্যাস ইন্টারফেস সংকুচিত বায়ু ইন্টারফেস জন্য ব্যবহৃত হয়. ওজোন জলের তাপমাত্রা খুব কম হলে, যন্ত্রের অভ্যন্তরীণ ওজোন জলের পাইপলাইনে ঘনীভবন রোধ করতে যন্ত্রটিতে সংকুচিত বায়ু প্রবর্তন করার পরামর্শ দেওয়া হয়।

 দ্রবীভূত ওজোন বিশ্লেষক - পণ্য সংযোগ প্রক্রিয়া চিত্র

দ্রবীভূত ওজোন বিশ্লেষক - ইতিবাচক চাপ শাখা নমুনা সংযোগ চিত্র

(বিভক্ত নমুনা নেওয়ার জন্য এই সংযোগ প্রক্রিয়াটি ব্যবহার করার পরামর্শ দেওয়া হয়। মনে রাখবেন যে দ্রবীভূত ওজোন জল বিশ্লেষকের আউটলেটে ফ্লো মিটার ইনস্টল করা দরকার।)

দ্রবীভূত ওজোন বিশ্লেষক, নেতিবাচক চাপ জল পাম্প নমুনা সংযোগ চিত্র

(বিভক্ত নমুনা নেওয়ার জন্য এই সংযোগ প্রক্রিয়াটি ব্যবহার করার পরামর্শ দেওয়া হয়। মনে রাখবেন যে দ্রবীভূত ওজোন জল বিশ্লেষকের আউটলেটে ফ্লো মিটার ইনস্টল করা দরকার।)

দ্রষ্টব্য: দ্রবীভূত ওজোন জল প্রবাহ মিটারের প্রস্তুতকারক একটি মানক কনফিগারেশন আনুষঙ্গিক, এবং নেতিবাচক চাপ জলের পাম্প একটি ঐচ্ছিক পণ্য। আপনি এটি আলাদাভাবে কিনতে প্রস্তুতকারকের সাথে পরামর্শ করতে পারেন।

দ্রষ্টব্য: প্রদর্শন সংস্করণ ছাড়া, প্রস্তুতকারক আলাদাভাবে তারযুক্ত টাচ স্ক্রিন আনুষাঙ্গিক কনফিগার করবে (2 মিটারের মধ্যে তারের দৈর্ঘ্য)

দ্রবীভূত ওজোন বিশ্লেষক - প্রযুক্তিগত পরামিতি:
