ওয়াল-মাউন্টেড ওজোন বিশ্লেষক

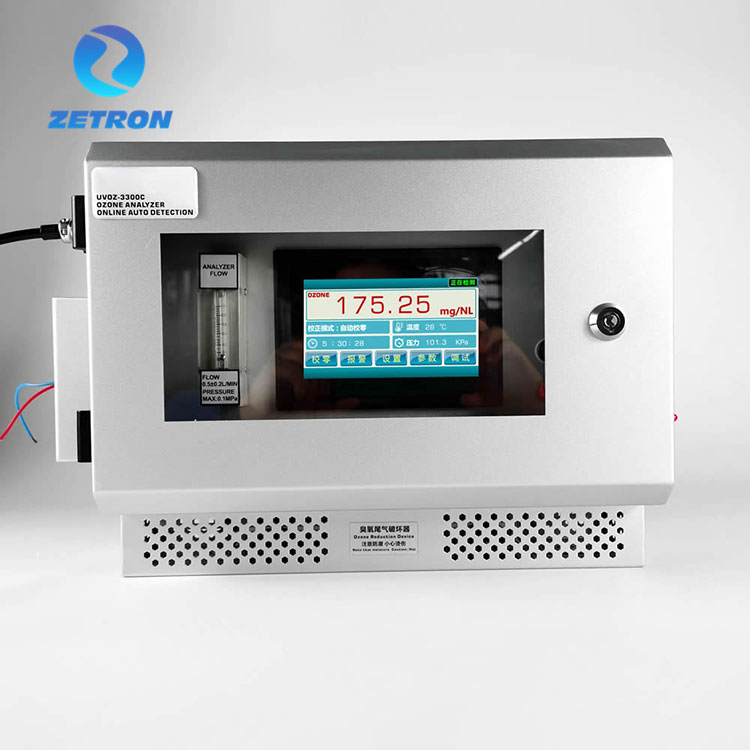

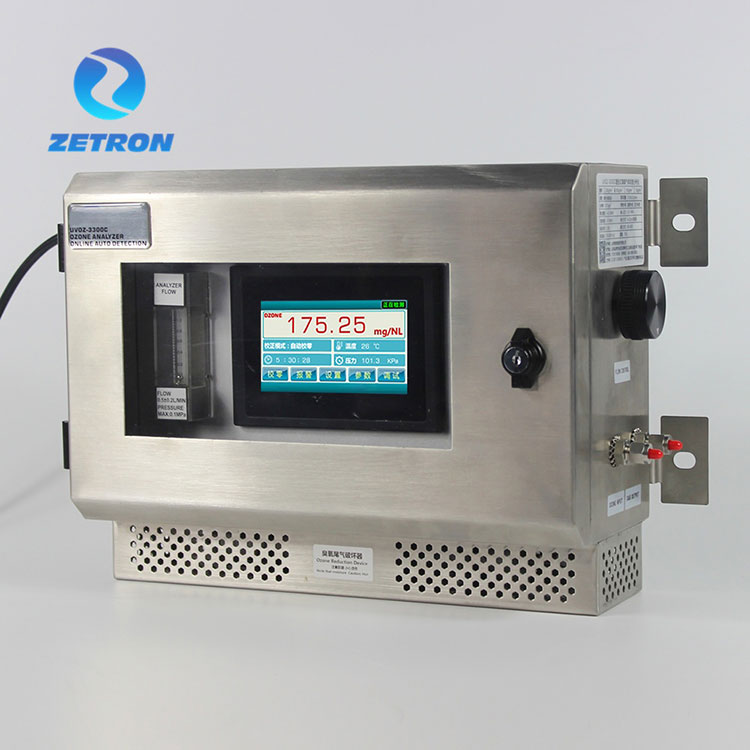

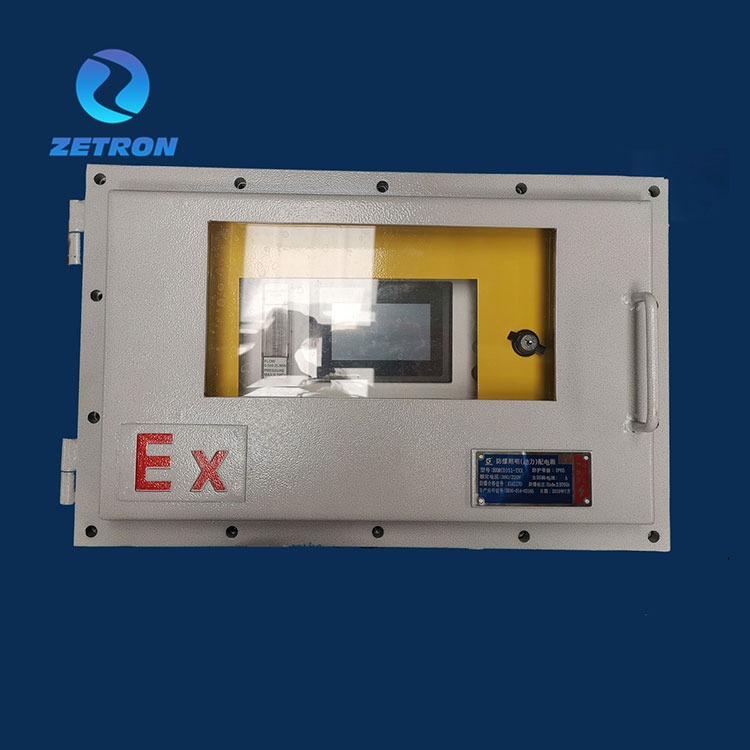

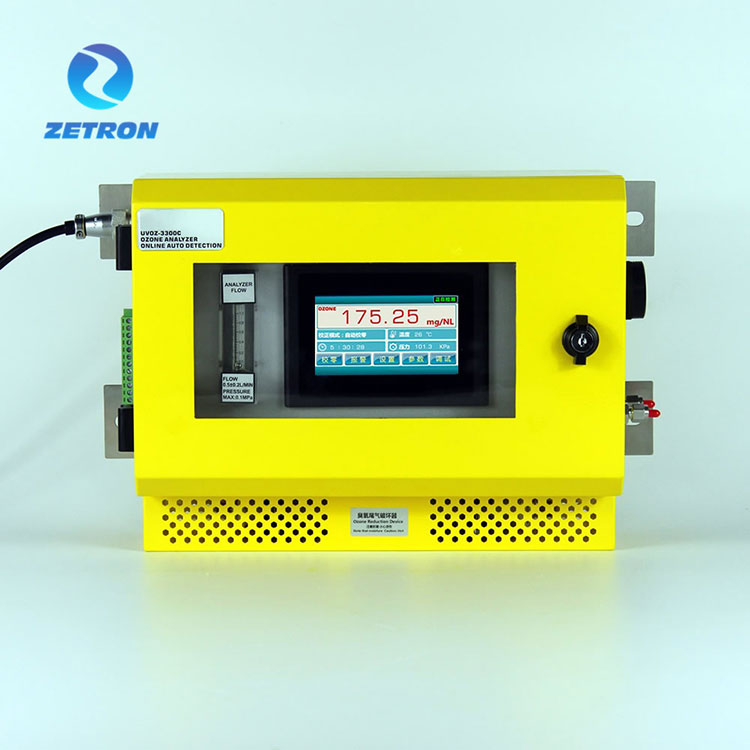

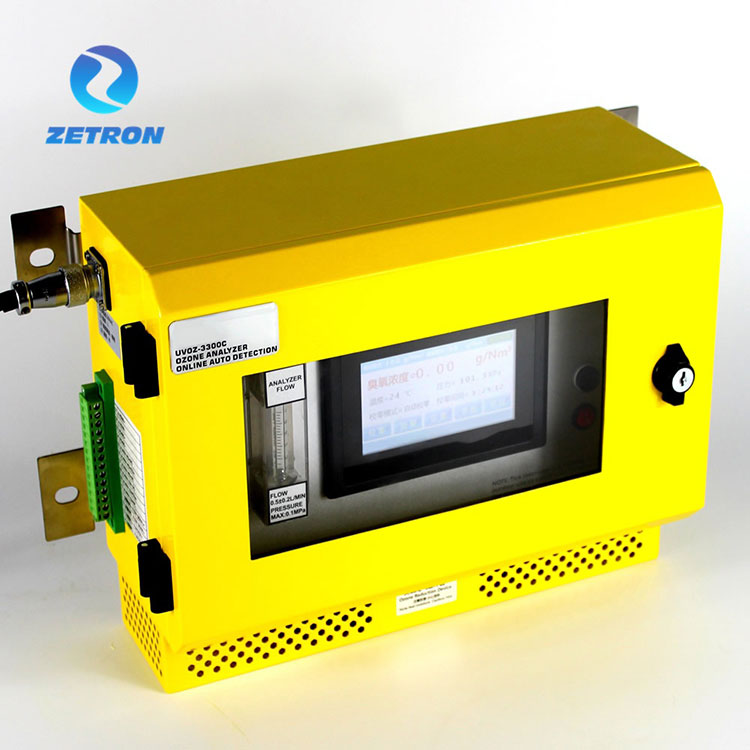

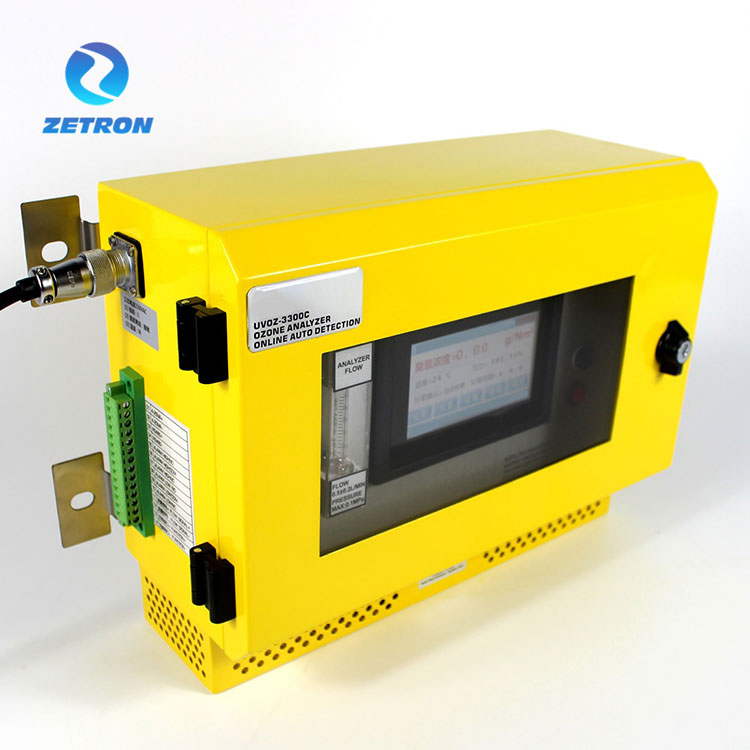

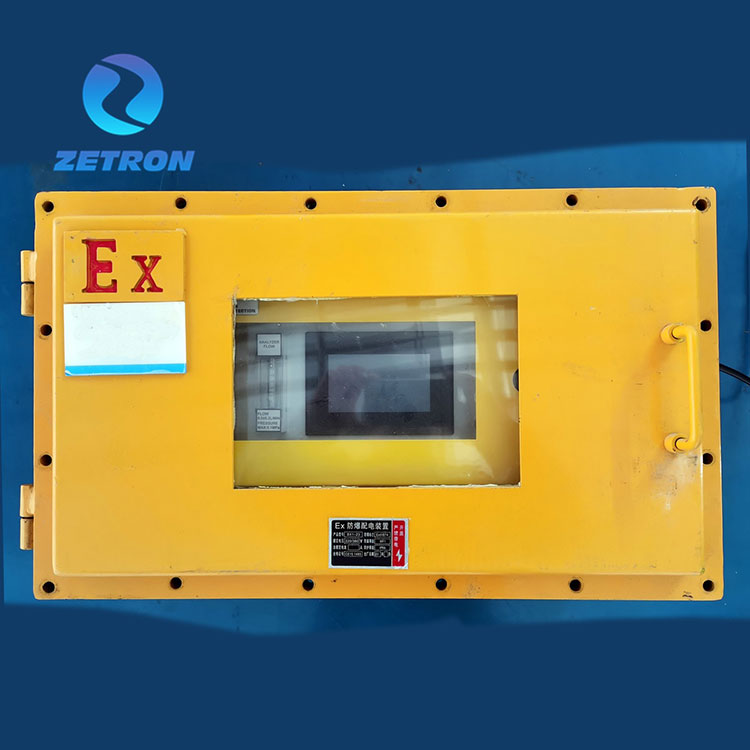

MIC500-OZ ওয়াল-মাউন্টেড ওজোন বিশ্লেষক

ল্যামবার্ট বিলের আইনের উপর ভিত্তি করে, বর্তমান ওজোন ঘনত্ব গণনা করার জন্য UV শোষণের আগে এবং পরে আলোর সংকেতের তীব্রতার পরিবর্তন পরিমাপ করে বিশ্লেষক। সরঞ্জামগুলি ল্যাম্প টিউবের বুদ্ধিমান ব্যবস্থাপনা সিস্টেমের সাথে উন্নত দ্বৈত ইউভি আলোর উত্স সিস্টেম গ্রহণ করে এবং পৃথক ফটোসেল প্রযুক্তি যা উচ্চ চাপ প্রতিরোধী বৈশিষ্ট্যযুক্ত, লেইক্যালাইজার সক্ষম করে। বিরোধী নমুনা গ্যাস প্রভাব.

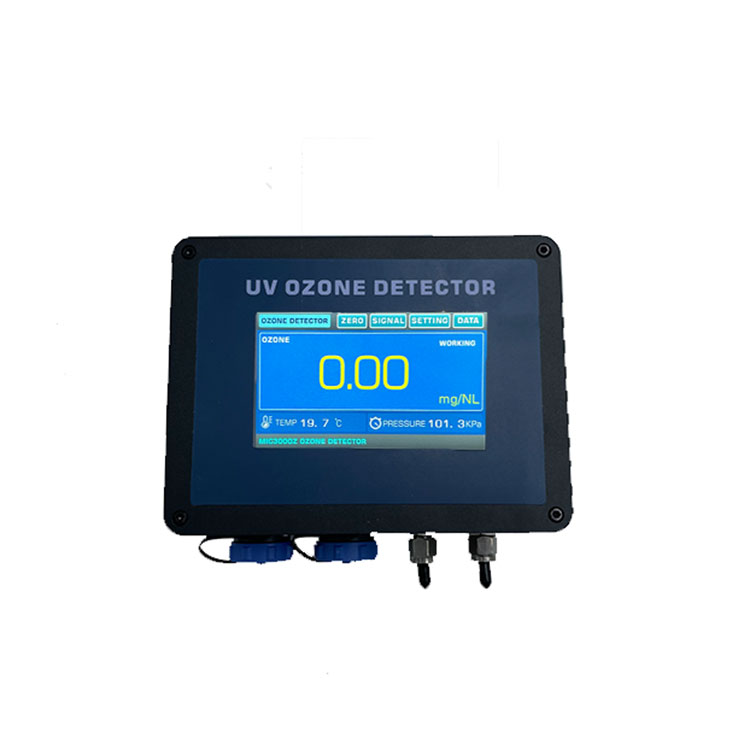

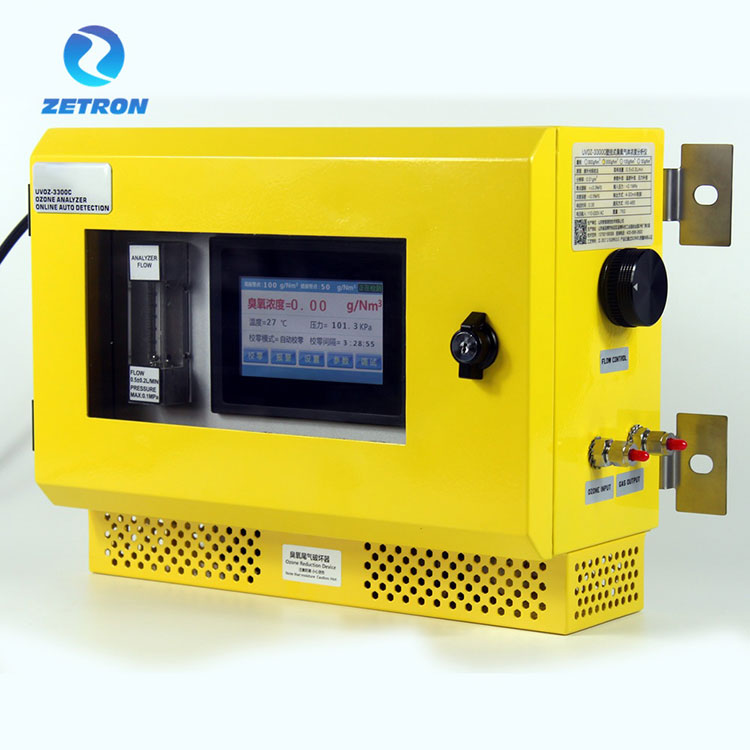

ওয়াল-মাউন্টেড ওজোন বিশ্লেষকের টাচ স্ক্রিন অপারেশন ইন্টারফেস রয়েছে, যা রিয়েল-টাইম ওজোন ঘনত্ব দেখায়। এবং টাচ স্ক্রিন চাপ এবং তাপমাত্রা ক্ষতিপূরণ প্রদর্শন সহ রয়েছে। উচ্চ ঘনত্ব (g/Nm3) পরিসরের জন্য, এতে ফ্লো ইনপুটের কাজ রয়েছে, যা বাস্তব সময়ে ওজোন জেনারেটরের আউটপুট প্রদর্শন করতে পারে। মূল উপাদানটি সনাক্তকরণের নির্ভুলতাকে প্রভাবিত করা থেকে শূন্য প্রবাহ প্রতিরোধ করতে উচ্চ আলো ট্রান্সমিট্যান্স কোয়ার্টজ সহ দীর্ঘ-জীবনের ইউভি আলো সিস্টেম গ্রহণ করে। শূন্য করার সময় ওজোন ইনপুট বন্ধ করার দরকার নেই যাতে নিশ্চিত করা যায় যে সরঞ্জামটি অবিচ্ছিন্নভাবে 24 ঘন্টা চলতে পারে।

আলফানিউমেরিক ডিসপ্লেতে ওজোনের ঘনত্ব ওজোনের শতকরা ওজন (%wt/wt), নমুনা গ্যাসের সাধারণ ঘনমিটার প্রতি ওজোনের গ্রাম (g/Nm3) দ্বারা প্রদর্শিত হয়। অপারেশন চলাকালীন ঘনত্ব ইউনিট পরিবর্তন করা যেতে পারে।

অতিরিক্ত পরিবর্তনযোগ্য পরামিতি অন্যদের মধ্যে রয়েছে:

চাপ প্রদর্শনের একক (kPa)

অ্যালার্ম প্যারামিটার (উচ্চ/নিম্ন প্রান্তিক)

বাহক গ্যাসের প্রকৃতি: বায়ু বা অক্সিজেন (পিএসএ সহ)

RS-485 ইন্টারফেস প্যারামিটার

4-20MA  সংকেত আউটপুট

ঐচ্ছিক পরিসীমা এবং কাজ মোড

 প্রযুক্তিগত বৈশিষ্ট্য

গঠন

পাওয়ার ইনপুট:

অ্যালার্ম সিঙ্গল আউটপুট

সিঙ্গল আউটপুট

সংযোগ এবং প্রক্রিয়া

ওজোন বিশ্লেষক সক্রিয় চাপ নমুনা প্রক্রিয়া চিত্র

অপারেশন নির্দেশনা

【1】.ব্যবহারের শর্ত

এই বিশ্লেষক ইনডোর ইনস্টলেশন এবং অপারেশন জন্য ব্যবহৃত হয়. এটি 5 মিনিটের জন্য প্রিহিট করার এবং তারপরে একবার শূন্য করার পরামর্শ দেওয়া হয়। এটি 24 ঘন্টা অনলাইনে ব্যবহার করা যেতে পারে। ব্যবহার করার সময় শক্তি এবং পরিবেশের নিরাপত্তার দিকে মনোযোগ দিন। এটি UV LED আলোর উত্স পর্যবেক্ষণ সিস্টেমের সাথে সজ্জিত, এবং সিস্টেমটি আলোর উত্সের উজ্জ্বলতা অনুসারে সামঞ্জস্য করা হবে। ওজোন ছাড়া শূন্য বিচ্যুতি হলে, আপনি নিজে পরিষ্কার করতে শূন্য করতে পারেন। মাঝে মাঝে, শূন্য বিচ্যুতি ঘটে, যা উপেক্ষা করা যেতে পারে।

【2】 সতর্কতা

①এই ওজোন বিশ্লেষক গৃহমধ্যস্থ জন্য ব্যবহার করা হয় এবং পরিবেশ বায়ুচলাচল, শুষ্ক, অন্য কোন ক্ষয়কারী গ্যাস রাখা উচিত. বিশেষ করে পরিবেশে অ্যামোনিয়া, হাইড্রোজেন ক্লোরাইড, হাইড্রোজেন সালফাইড ও অন্যান্য গ্যাস থাকলে সময়মতো ক্ষয় থেকে রক্ষা করতে হবে। এই শর্ত দ্বারা সৃষ্ট কোন সমস্যা বিনামূল্যে গ্যারান্টি মধ্যে নয়.

②পরিষ্কার এবং শুকনো ওজোন গ্যাসের নিশ্চয়তা দিতে হবে। আর্দ্র জায়গায় বা তেল, ধুলো, ফিল্টার (ফ্লু গ্যাস ফিল্টার) এবং ডিহিউমিডিফায়ার (ইলেক্ট্রনিক কনডেনসার) দিয়ে ওজোন গ্যাসের ঘনত্ব সনাক্ত করার প্রয়োজন হলে যন্ত্রের ইনলেটে ইনস্টল করতে হবে। অন্যথায় এই শর্তের কারণে সৃষ্ট কোন সমস্যা বিনামূল্যে গ্যারান্টির মধ্যে নয়।

③এটি প্রধান পাইপলাইনের সাথে নিষ্কাশন গ্যাস ধ্বংসকারী আউটলেট সংযোগ করা কঠোরভাবে নিষিদ্ধ, এবং নিষ্কাশন গ্যাস অবশ্যই খালি বা ধ্বংস করতে হবে।

④যদি যন্ত্রটি দীর্ঘ সময়ের জন্য ব্যবহার না করা হয়, তবে হিটারটিকে নিয়মিত বিদ্যুতায়িত করা এবং যন্ত্রটিকে আর্দ্রতার বিরুদ্ধে সংরক্ষণ করা প্রয়োজন।

⑤ কর্মরত অবস্থায় নিষ্কাশন গ্যাস ধ্বংসকারী উত্সাহী হবে, এটি সরাসরি হাত স্পর্শ করা কঠোরভাবে নিষিদ্ধ। দীর্ঘ সময় আর্দ্রতা নিরোধক থাকলে নিষ্কাশন গ্যাস ধ্বংসকারী অবৈধ হবে মনোযোগ দিন। আউটলেটে ওজোন গ্যাস ওভারফ্লো পাওয়া গেলে, এটি প্রতিস্থাপন করতে প্রস্তুতকারকের সাথে যোগাযোগ করুন।

⑥ইনলেট সংযোগ পাইপ PTFE উপাদান ব্যবহার করা উচিত.

⑦ প্রস্তুতকারকের এয়ার ফিল্টার শুধুমাত্র ধুলো কণা ফিল্টার করতে পারে। যদি ব্যবহারকারীর তেলের কুয়াশা, জলের কুয়াশা এবং অন্যান্য মিডিয়ার সাথে ওজোন গ্যাস সনাক্ত করতে হয়, তাহলে পূর্ব-চিকিত্সা ডিভাইস কাস্টমাইজ করার জন্য অনুগ্রহ করে প্রস্তুতকারকের সাথে যোগাযোগ করুন।

C. অপারেশন ইন্টারফেস

(উচ্চ ঘনত্ব 0-300g/Nm3   0-200g/Nm3   0-100g/Nm3  0-50g/Nm3）

প্রধান ইন্টারফেস-সাধারণ প্রদর্শন ফাংশন

"কাজ করা", "ক্রমাঙ্কন" এবং "ত্রুটি" প্রধান স্ক্রীন ডিসপ্লে ইন্টারফেসের নীচের ডানদিকে প্রদর্শিত হয়।

●ওয়ার্কিং: টেস্ট স্ট্যাটাস চালান

●শূন্যকরণ: যন্ত্রটি শূন্য ক্রমাঙ্কন অপারেশনে রয়েছে

● ত্রুটি: ওজোন বিশ্লেষক ব্যর্থতা। সময়মত প্রস্তুতকারকের সাথে যোগাযোগ করুন।

●লোডিং: যন্ত্রটি চালু হওয়ার পরে, গরম মেশিন লোডিং অবস্থা প্রদর্শন করে

জিরোয়িং মেনু

ব্যবহারকারীরা পরিস্থিতি অনুযায়ী "ম্যানুয়াল শূন্য ক্রমাঙ্কন" এবং "স্বয়ংক্রিয় শূন্য ক্রমাঙ্কন" মোডগুলির মধ্যে বেছে নিতে পারেন।

স্বয়ংক্রিয় শূন্য ক্রমাঙ্কন ব্যবধান সময় তাদের প্রয়োজন অনুযায়ী ব্যবহারকারীদের দ্বারা সেট করা যেতে পারে.

যখন ওজোন ঘনত্বের মান ≥100g/Nm3 ধরা পড়ে, তখন প্রস্তুতকারক 24-96 ঘন্টার একটি স্বয়ংক্রিয় শূন্য ক্রমাঙ্কন সময় সুপারিশ করেন।

ওজোন ঘনত্বের মান ≤100g/Nm3 সনাক্ত করার সময়, প্রস্তুতকারক 8-12 ঘন্টার একটি স্বয়ংক্রিয় শূন্য ক্রমাঙ্কন সময় সুপারিশ করে৷

"ম্যানুয়াল জিরো ক্যালিব্রেশন ওয়ানস" বোতামটি, যখন ট্রিগার হয়, ওজোন গ্যাস ঘনত্ব বিশ্লেষকের উপর একটি শূন্য ক্রমাঙ্কন অপারেশন করে।

সংকেত মেনু

ব্যবহারকারীরা তাদের পরিস্থিতি অনুযায়ী "উচ্চ অ্যালার্ম পয়েন্ট" এবং "লো অ্যালার্ম পয়েন্ট" সেট আপ করতে পারেন। রিলে সিগন্যাল আউটপুট দুটি সেট সহ যন্ত্র, ব্যবহারকারীরা NO, COM, NC রিলে সংকেতের দুটি সেট সংযোগ করতে পারে।

রিলে সংকেত ব্যবহার করার সময়, এটি লক্ষ করা উচিত যে রিলে সংকেতগুলি সর্বাধিক 24V এর সাথে ডিসি পাওয়ার ইনপুট হওয়া উচিত। 220VAC দ্বারা রিলে সংকেতগুলিতে সরাসরি অ্যাক্সেস এড়াতে চেষ্টা করুন।

সেটিং মেনু

ক ব্যবহারকারীরা ওজোন ঘনত্ব গণনা সহ "খোলা" এবং "বন্ধ" অবস্থানে মান আনতে "তাপমাত্রা ক্ষতিপূরণ" সেট করতে পারেন।

খ. ব্যবহারকারীরা ওজোন ঘনত্ব গণনা সহ "খোলা" এবং "বন্ধ" অবস্থানে মান আনতে "চাপ ক্ষতিপূরণ" সেট করতে পারেন। এই যন্ত্র চাপ ট্রান্সমিটার সমর্থন পাম্পিং নমুনা এবং সক্রিয় চাপ ক্ষতিপূরণ.

গ. ব্যবহারকারীরা পরিস্থিতি অনুযায়ী নীচের হিসাবে ইউনিট চয়ন করতে পারেন:

অতিরিক্ত ব্যাখ্যা:

g/Nm3 এবং g/m3 NTP-এর একক মানে আদর্শ তাপমাত্রায় ওজোন ঘনত্ব (20℃ সম্ভবত）এবং আদর্শ চাপ (101.325 KPa).g/m3 NTP।

(NTP- স্বাভাবিক তাপমাত্রা এবং চাপ，STP- স্ট্যান্ডার্ড তাপমাত্রা এবং চাপ）

g/Nm3 আন্তর্জাতিক অভিব্যক্তির একটি অভিব্যক্তি। প্রদর্শন আন্তর্জাতিক অনুশীলন অনুসরণ করে এবং g/Nm3 ঘনত্বের অভিব্যক্তি মোড গ্রহণ করে।

ডেটা মেনু

প্যারামিটার মেনুর প্রধান পর্দা দেখুন।

প্যারামিটার মেনুতে ডেটা মানগুলি ওজোন বিশ্লেষকের কার্যকারিতা মূল্যায়ন করতে প্রস্তুতকারকের প্রযুক্তিগত কর্মীদের দ্বারা ব্যবহৃত প্যারামিটার সূচকগুলির মতোই। এই পরামিতি পৃষ্ঠাটি দ্বৈত পথ অতিবেগুনী শোষণ ওজোন বিশ্লেষকের বিভিন্ন পরামিতি প্রদর্শন করে, যা ওজোন বিশ্লেষক স্বাভাবিক সনাক্তকরণ এবং প্রদর্শনের স্থিতিতে আছে কিনা তা নির্ধারণ করতে ব্যবহৃত হয়।

●UVLED-R: প্রতিক্রিয়া হল গ্যাসের আলোর তীব্রতার পরামিতিগুলির অনুপস্থিতিতে UV আলোর উৎস।

●UVLED-M: সনাক্তকরণ চেম্বার (আলো কোষ) এর মধ্য দিয়ে যাওয়ার পরে UV আলোর উত্সের আলোর তীব্রতার পরামিতি।

●DATA-ZERO এবং DATA-ABSR হল একটি প্যারামিটার ডেটা মান যা ওজোন বিশ্লেষক বিল ল্যাম্বার্ট আইন এবং প্রোগ্রাম অ্যালগরিদম অনুযায়ী প্রাপ্ত।

সিস্টেমের অবস্থা: "সাধারণ" এবং "ত্রুটি" বিচার করতে পারে যে ওজোন বিশ্লেষক যন্ত্রের পরামিতিগুলির গণনা অনুসারে স্বাভাবিকভাবে কাজ করতে পারে কিনা।

●TheLED-Svalue হল ব্যবহারকারীর বর্তমান ঘনত্বের পরিবর্তনের উপর ভিত্তি করে ওজোন গ্যাসের ঘনত্ব সেন্সর ডেটা পুনরায় ক্যালিব্রেট করার ক্ষমতা।

রেফারেন্স অনুপাত বর্তমান অতিবেগুনী LED আলোর উত্সের তীব্রতা প্রতিফলিত করে যখন এটি গ্যাসের সংস্পর্শে আসে না।

রেফারেন্স মান শূন্য ক্রমাঙ্কনের সময় গ্যাসের মধ্য দিয়ে না গিয়ে অতিবেগুনী LED আলোর উত্সের আলোকসজ্জার তীব্রতার পরামিতি প্রতিফলিত করে।

স্বয়ংক্রিয় সমন্বয় ফাংশন: যন্ত্রের পটভূমি শূন্য ক্রমাঙ্কনের সময় অতিবেগুনী LED এর উজ্জ্বলতা (রেফারেন্স মান) রেকর্ড করবে। যখন অতিবেগুনী LED এর উজ্জ্বলতা বিচ্যুত হয়, সিস্টেম স্বয়ংক্রিয়ভাবে অতিবেগুনী LED এর উজ্জ্বলতা সংশোধন করবে, যাতে ওজোন গ্যাস ঘনত্ব সেন্সরের শূন্য বিন্দু স্বয়ংক্রিয়ভাবে একটি নির্দিষ্ট সীমার মধ্যে সামঞ্জস্য করা হয়, কার্যকরভাবে শূন্য বিন্দু বিচ্যুতি এড়াতে।

ডিবাগ মেনু

ডিবাগিং মোড মেনু হল মৌলিক সেটিংস এবং পরামিতি সামঞ্জস্য করার জন্য। ব্যবহারকারীরা পাসওয়ার্ড মেনুতে প্রবেশ করার চেষ্টা করবেন না, যখন পাসওয়ার্ড ত্রুটি একটি নির্দিষ্ট সময়ে পৌঁছেছে, তখন যন্ত্রটি স্বয়ংক্রিয়ভাবে নীল পর্দা দিয়ে লক হয়ে যাবে।

এই অপারেশন ব্যাকগ্রাউন্ড ইন্টারফেস এবং সেটিংস ওজোন বিশ্লেষকের পরামিতিগুলি পরিবর্তন এবং পরিবর্তন করতে পারে, যেমন "ঘনত্ব সহগ", "UV বাতির উজ্জ্বলতা", "4-20mA মান", "তাপমাত্রা", "চাপ", "ফটোইলেকট্রিক রিসিভার পরামিতি", "সংশোধন মান", "শূন্য মূল্যে ফিরে আসা"।

【4】যোগাযোগ নির্দেশাবলী

●4-20MA একক আউটপুট

4-20MA সংকেত আউটপুট একটি সক্রিয় আউটপুট। ব্যবহারকারীরা সরাসরি ডেটা অধিগ্রহণের সরঞ্জাম যেমন একক চিপ কম্পিউটার বা পিএলসি অ্যাক্সেস করতে পারে। 4-20MA সিগন্যাল পোর্টে কখনই ভোল্টেজ লোড করবেন না।

●RS-485 যোগাযোগ（নির্বাচন ফাংশন）

দ্রষ্টব্য: টাচস্ক্রিন ডিসপ্লেতে ঠিকানা সেটিং!

●RS-485 যোগাযোগ（নির্বাচন ফাংশন）

যোগাযোগ মোড: মডবাস-আরটিইউ (RS－485)；

যোগাযোগের পরামিতি: 9600, 8, N, 1;

ডেটা বিন্যাস: হেক্সাডেসিমেল রিসিভ, হেক্সাডেসিমেল সেন্ড

রেজিস্টার মান পড়ুন:

ডেটা ফেরত দিন

রেজিস্টার লিখুন:

রিটার্ন মান:

7. রক্ষণাবেক্ষণ

স্বাভাবিক ব্যবহারে, প্রকৃত পরিষেবা জীবন সাইটের পরিবেশের উপর নির্ভর করে। রিটার্ন ফ্যাক্টরির মাধ্যমে প্রতি 18 মাসে একবার বিশ্লেষককে ক্রমাঙ্কন করার পরামর্শ দেওয়া হয় (ক্র্যালিব্রেশন বিনামূল্যে, ব্যবহারকারী রিটার্ন এবং পরিবহন ফি বহন করে)। কঠোর পরিবেশে, পরীক্ষার ডেটার বৈধতা নিশ্চিত করতে প্রতি 12 মাসে একবার সেন্সরটি ক্যালিব্রেট করার পরামর্শ দেওয়া হয়। নিম্নলিখিত হিসাবে রক্ষণাবেক্ষণ আইটেম:

(1) ইনটেক সিস্টেমে ফুটো আছে কিনা; গ্যাস সংযোগের পাইপ পরা কিনা; সংযোগকারী বেঁধে আছে কিনা।

(2) পাওয়ার সাপ্লাই লাইন এবং সকেটের কোন ঢিলা বা ভাঙ্গন নেই।

(3) বিশ্লেষকের ভিতরে ফুটো আছে কিনা, ওজোন গ্যাসের গন্ধ আছে কিনা।

(4) অন্যান্য অস্বাভাবিক সমস্যা।

উপরের কোন সমস্যা দেখা দিলে, যত তাড়াতাড়ি সম্ভব প্রস্তুতকারককে জানান।

8. সতর্কতা

উ: সরঞ্জামগুলিকে আলাদা করা এবং একত্রিত করা কঠোরভাবে নিষিদ্ধ৷ লেবেল ব্যবহারে অক্ষত রাখতে হবে, অন্যথায় কোন গ্যারান্টি থাকবে না।

B. রক্ষণাবেক্ষণের জন্য পেশাদার ব্যক্তি থাকতে হবে।

C. যথেচ্ছভাবে বিচ্ছিন্ন করবেন না এবং সরঞ্জাম খোলার সময় অপ্রয়োজনীয় ক্ষতি এড়ান।

D. সরঞ্জাম পরিষ্কার রাখুন, স্ক্রীন স্ক্র্যাচিং এড়াতে শক্ত বস্তু দিয়ে স্ক্রীন স্পর্শ করবেন না।

E. পাওয়ার সাপ্লাই বন্ধ করুন এবং যন্ত্রপাতি বন্ধ হলে আর্দ্রতা প্রতিরোধ করুন।

F. অস্বাভাবিক পরিস্থিতির ক্ষেত্রে, পাওয়ার সাপ্লাই বন্ধ করুন এবং গ্যাসের উত্সটি অবিলম্বে বন্ধ করুন এবং অনুগ্রহ করে সময়মতো প্রস্তুতকারকের সাথে যোগাযোগ করুন৷

9. স্টোরেজ

যন্ত্রটিকে একটি ভাল-বাতাসবাহী, শুষ্ক এবং অ-ক্ষয়কারী পরিবেশে সংরক্ষণ করা উচিত যেখানে পরিবেষ্টিত তাপমাত্রা -10℃～＋40℃，, আপেক্ষিক আর্দ্রতা 80% এর বেশি না হয়। আপেক্ষিক আর্দ্রতা 80% এর বেশি নয় এবং গ্যাসের তাপমাত্রা -50℃～＋80℃ হওয়া উচিত।

10. বৈধতার মেয়াদ

পণ্যের জীবন ইলেকট্রনিক ডিভাইসের বার্ধক্য ডিগ্রীর উপর নির্ভর করে। বার্ধক্য ইলেকট্রনিক ডিভাইস প্রতিস্থাপন করার পরে, পণ্য স্বাভাবিকভাবে ব্যবহার করা যেতে পারে.

পরীক্ষার পরিসীমা:	□0-300g/Nm3	□0-200g/Nm3	□0-100g/Nm3
	□0-50g/Nm3	□0-1000ppm
প্রদর্শন রেজোলিউশন:	□0.01g/m   remark：1mg/L=1g/m3=467ppm
প্রদর্শন ইউনিট:	□g/Nm3  □mg/NL   □%WT
নমুনা পদ্ধতি:	□সক্রিয় চাপ স্যাম্পলিং  □পাম্পিং স্যাম্পলিং
বিষয়বস্তু ইন্টারফেস:	□ওজোন ঘনত্ব   □তাপমাত্রার ক্ষতিপূরণ
	□চাপ ক্ষতিপূরণ
আলোর উৎস জীবন:	প্রায় 30000-50000 ঘন্টা
ডিসপ্লে ইন্টারফেস:	4.3 ইঞ্চি টাচ স্ক্রিন অপারেশন ইন্টারফেস
সহায়ক ফাংশন:	তাপমাত্রা এবং চাপ ক্ষতিপূরণ
নমুনা প্রবাহ:	0.5L±0.2L/মিনিট
ইনপুট চাপ:	<0.1MPa
ঘনত্বের ত্রুটি :	< 0.3％FS
লাইন বিচ্যুতি :	< 0.2％FS
জিরো ড্রিফটিং:	<±0.3%.FS
প্রতিক্রিয়া সময়:	সংকেত হল 0.03S, দেখাচ্ছে 0.3 S৷
পরিবেষ্টিত তাপমাত্রা :	-20～50℃
সিরিজ সংযোগের নমুনা ক্যালিবার:	বাইপাস স্যাম্পলিংΦ6 (6*4 মিমি ফাস্ট টুইস্টিং ইন্টারফেস) বাইপাস স্যাম্পলিংΦ8 (8*6 মিমি ফাস্ট টুইস্টিং ইন্টারফেস)
যোগাযোগ মোড:	আরএস-485
আউটপুট মোড:	4-20mA
রিলে সংকেত:	উচ্চ অ্যালার্ম, কম অ্যালার্ম
পাওয়ার সাপ্লাই:	AC 110-220V；

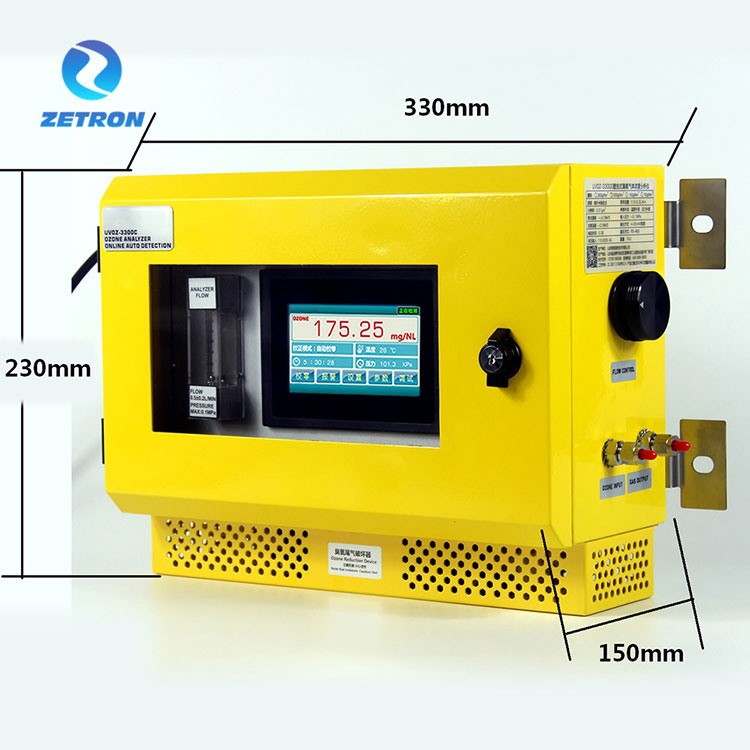

মাত্রা:	230 মিমি (উচ্চতা) × 330 মিমি (প্রস্থ) × 150 মিমি (গভীরতা)
স্ট্যান্ডার্ড কনফিগারেশন:	□অ্যান্টিসেপটিক ফ্লোমিটার     □ফিল্টার   □ওজোন টেইল গ্যাস ডেস্ট্রয়ার  □ স্যাম্পলিং পাম্প
