মাইক্রো লেজার গ্যাস টেলিমিটার

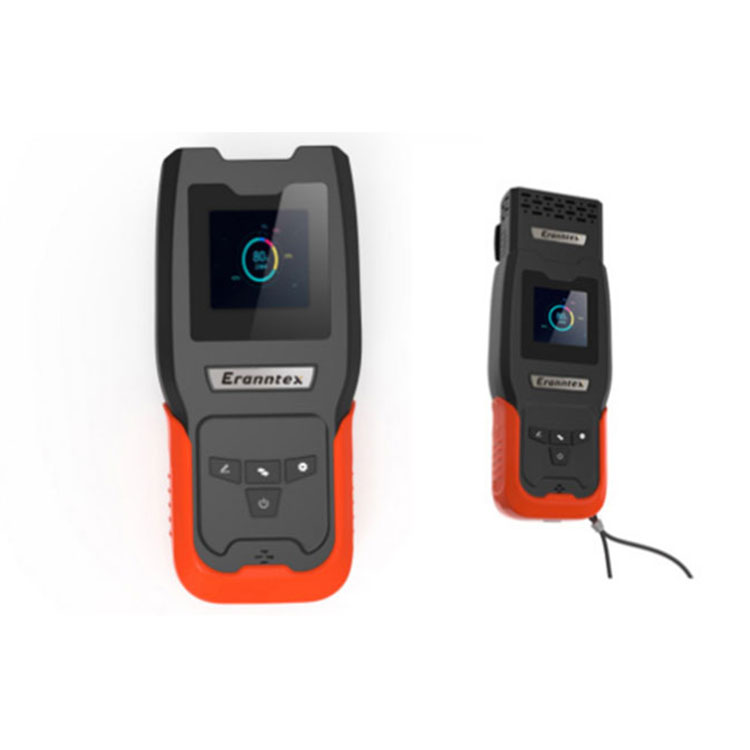

এমএস 104 কে-টিড্লাস মাইক্রো লেজার গ্যাস টেলিমিটার

এই জেট্রন প্রস্তুতকারকের মাইক্রো লেজার গ্যাস টেলিমিটারটি লেজার শোষণ বর্ণালী প্রযুক্তির উপর ভিত্তি করে একটি ডিভাইস যা প্রাকৃতিক গ্যাসের ঘনত্বের সাথে যোগাযোগের অ-যোগাযোগ পরিমাপকে সক্ষম করে। এটি প্রায়শই প্রাকৃতিক গ্যাস স্টেশন, নগর গ্যাস পরিদর্শন এবং অন্যান্য অনুষ্ঠানে ব্যবহৃত হয়।

এই পণ্যটির জন্য কার্যকর করার মানগুলি হ'ল:

Gb3836। 1-2010 "বিস্ফোরক বায়ুমণ্ডল পার্ট 1: সরঞ্জামের জন্য সাধারণ প্রয়োজনীয়তা"

Gb3836.4-2010 "বিস্ফোরক বায়ুমণ্ডল পার্ট 4: অভ্যন্তরীণভাবে সুরক্ষিত সরঞ্জাম" আমি "" "

বৈশিষ্ট্য:

মিনিয়েচারাইজড ডিজাইনটি একটি উচ্চ সংহত মাইক্রো-স্ট্রাকচারাল ডিজাইন গ্রহণ করে, যা আকারে ছোট, ওজনে হালকা এবং পকেটে স্থাপন করা যেতে পারে।

মাল্টি-ফাংশনাল সম্প্রসারণে al চ্ছিক ব্লুটুথ ফাংশন, ইন্টিগ্রেটেড দূরত্ব পরিমাপ ফাংশন এবং এয়ার সংগ্রহ হুড সনাক্তকরণ ফাংশন অন্তর্ভুক্ত রয়েছে। অপারেটিং পরিবেশের পরিস্থিতি

বায়ুমণ্ডলীয় চাপ: (70 ~ 116) কেপিএ

পরিবেষ্টিত তাপমাত্রা: (-20 ~ +50) গ

আপেক্ষিক আর্দ্রতা: ≤95 %আরএইচ (+25 সি)

পরিবেশের উপর প্রভাব

এই মাইক্রো লেজার গ্যাস টেলিমেটারের অপারেশন ক্ষতিকারক হস্তক্ষেপের কারণ নাও হতে পারে।

এই পণ্যটির অপারেশন বাহ্যিক হস্তক্ষেপ বা এমনকি একটি নির্দিষ্ট পরিমাণে খারাপ হস্তক্ষেপ দ্বারা প্রভাবিত হয় না।

পণ্য ওজন

ইউনিট ওজন: 0.25 কেজি নেট ওজন)

শিপিং ওজন: 1.0 কেজি (মোট ওজন)

মূল বিবরণ

হোম বোতাম: ফোনটি চালু এবং বন্ধ করতে 2 সেকেন্ডের জন্য টিপুন এবং ধরে রাখুন।

সেটিং কী: অ্যালার্ম মান সেটিংস প্রবেশ করতে প্রধান ইন্টারফেসে ক্লিক করুন।

অ্যালার্ম মান বৃদ্ধি কী:

অ্যালার্ম মান সেটিংয়ে একবার ক্লিক করুন এবং অ্যালার্ম মান 50ppm দ্বারা বৃদ্ধি পাবে। মো

অ্যালার্ম মান হ্রাস কী:

অ্যালার্ম মান সেটিংয়ে একবার ক্লিক করুন এবং অ্যালার্ম মানটি 50ppm দ্বারা হ্রাস পাবে। মো

নির্দেশাবলী

লেন্স কভার খুলুন

এটি খোলার জন্য লেন্সের কভারটি 90 ° ঘুরিয়ে দিন। এটিকে 90 over এর উপরে না পরিণত করার বিষয়ে সতর্ক থাকুন, অন্যথায় এটি অভ্যন্তরীণ উপাদানগুলির ক্ষতি হতে পারে।

6.2 লেজার চালু এবং বন্ধ

পরীক্ষা শুরু করার সময়, মেশিনটি চালু করতে পাওয়ার বোতাম টিপুন। এই সময়ে, সূচক লেজারটি চালু এবং সর্বদা চালু থাকে এবং সনাক্তকরণ লেজারটি চালু থাকে। 3 থেকে 4 সেকেন্ডের স্থিতিশীল সময়ের পরে, অবিচ্ছিন্ন পরীক্ষা শুরু করা যেতে পারে। সনাক্তকরণ বন্ধ করার সময়, যন্ত্রটি বন্ধ করতে পাওয়ার বোতামটি টিপুন এবং ধরে রাখুন। এই মুহুর্তে, লেজারটি বন্ধ হওয়ার ইঙ্গিত দেওয়া হয়েছে এবং যন্ত্রটি শাটডাউন স্টেটে প্রবেশ করে।

6.3 সনাক্তকরণ শুরু করুন

সনাক্ত করার সময়, পরিমাপের লক্ষ্যে নির্দেশক লেজারটি নির্দেশ করুন এবং প্রদর্শনটি পিপিএম · মো -তে পরিমাপক অঞ্চলে মিথেনের সংহত ঘনত্ব প্রদর্শন করবে।

দ্রষ্টব্য:

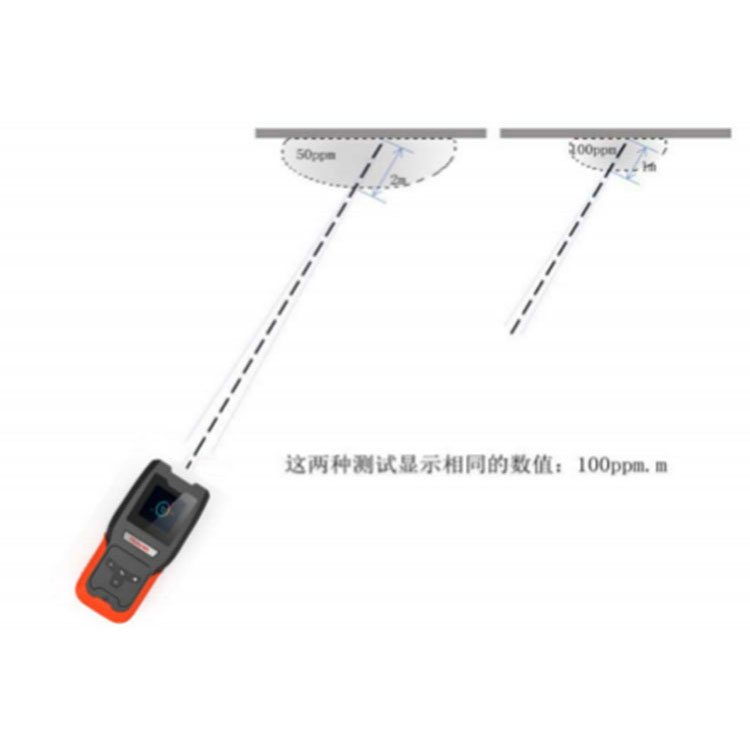

পিপিএমএম ইন্টিগ্রেটেড ঘনত্বের একক এবং মিথেন ঘনত্ব এবং প্রস্থের পণ্য উপস্থাপন করে। এর মধ্যে পিপিএম হ'ল গ্যাস ঘনত্বের ইউনিট, অর্থাৎ "মিলিয়ন পার্টস", মিথেনের ঘনত্বকে নির্দেশ করে; = দৈর্ঘ্য ইউনিট "মিটার", যা পরিমাপ করা বায়ু ভরগুলির প্রস্থকে নির্দেশ করে।

উদাহরণ: সনাক্তকরণ পরিমাপ করা লক্ষ্য থেকে 5 মিটার দূরে সঞ্চালিত হয়। যদি মিথেন ফুটো এয়ার ভরগুলির ঘনত্ব 500ppm এবং প্রস্থ 1 মিটার হয় তবে মিথেন ফুটো বায়ু ভরগুলির সংহত ঘনত্ব 500ppmx1m = 500ppm · মি। এই সময়ে, যন্ত্র দ্বারা প্রদর্শিত মান 500gpm · m হয়

6.4 অ্যালার্ম

যখন এটি সনাক্ত করা হয় যে মিথেন ঘনত্বের মান সেট অ্যালার্মের মানকে ছাড়িয়ে যায়, তখন যন্ত্রটি একটি অ্যালার্ম শোনাবে এবং ডিভাইসটি কম্পন চালিয়ে যাবে।

6.5 ডিভাইস চার্জিং

যখন ব্যাটারি শক্তি খুব কম থাকে, ডিভাইসের নিজস্ব চার্জার বা 4.2V/2A এর আউটপুট স্পেসিফিকেশন সহ একটি স্ট্যান্ডার্ড চার্জারের মাধ্যমে ডিভাইসটি চার্জ করা দরকার। চার্জ করার সময়, চার্জিং ইন্টারফেস প্রবেশ করান। স্ক্রিনটি জাগ্রত করতে যে কোনও বোতাম ক্লিক করুন এবং চার্জিং স্থিতি পরীক্ষা করুন।

7 সনাক্তকরণ টিপস

7.1 সাধারণ গাইডেন্স

1) যেহেতু মিথেন গ্যাস বায়ুর চেয়ে কম ঘন, তাই এটি ফুটো হওয়ার পরে উপরের দিকে ছড়িয়ে পড়বে। অতএব, পরিদর্শনকালে পরিমাপ করা লক্ষ্যমাত্রার 10 থেকে 20 সেন্টিমিটার উপরে একটি সূচক লেজারকে লক্ষ্য করা ভাল।

2) পরীক্ষা করার সময়, দয়া করে ডিসপ্লে স্ক্রিনে রিটার্ন লাইট ইনটেনসিটি সূচক বারের দিকে মনোযোগ দিন। যদি রিটার্ন আলোর তীব্রতা সূচক বারগুলির সংখ্যা খুব ছোট হয় তবে এর অর্থ হ'ল যন্ত্র দ্বারা প্রাপ্ত প্রতিফলিত লেজার সিগন্যালটি খুব দুর্বল। এই মুহুর্তে, সনাক্তকরণের জন্য কোণ বা অবস্থান পরিবর্তন করা উচিত।

3) পরীক্ষা করার সময়, সূচক লেজারটি পরীক্ষা করার জন্য বিল্ডিংগুলিতে ইরিডিয়েট করা উচিত, পাইপ, দেয়াল, মেঝে, মাটি, গাছ এবং অন্যান্য সহজেই প্রতিফলিত বস্তুগুলি, যাতে উপকরণটি আরও শক্তিশালী প্রতিফলিত লেজার সংকেত পেতে পারে।

4) সনাক্ত করার সময়, লক্ষ্যটি আয়ত্ত করুন এবং স্ক্যানিং গতি নিয়ন্ত্রণ করুন। হিংস্র বা হঠাৎ আন্দোলনগুলি যন্ত্র দ্বারা মিথ্যা পরিমাপ বা মিথ্যা অ্যালার্ম তৈরি করবে।

5) যখন পরিমাপ করার লক্ষ্যটি সনাক্তকরণ অন্ধ স্পট থাকে যা লেজার দ্বারা বিকিরণ নাও হতে পারে, দয়া করে সনাক্তকরণের জন্য ওরিয়েন্টেশন পরিবর্তন করুন, বা পরিমাপের জন্য লক্ষ্য সংলগ্ন অঞ্চলটির আনুমানিক সনাক্তকরণ পরিচালনা করুন।

7.2 বিভিন্ন অনুষ্ঠানের জন্য সনাক্তকরণ

1) ভূগর্ভস্থ পাইপলাইনগুলি সনাক্ত করার সময়, ফাঁস হওয়া গ্যাস প্রায়শই সরাসরি ফুটো পয়েন্টের উপরে থেকে পালাতে না পারে, তবে আস্তে আস্তে মাটিতে বিচ্ছিন্ন হয়ে যায় এবং আলগা মাটি বা সিমেন্টের ফাটল থেকে পালিয়ে যায়। অতএব, কী স্ক্যানিং আলগা মাটি, সিমেন্টের ফাটল, ভাটা ভাল মুখ, ইত্যাদি উপর চালিত করা উচিত

2) গ্রাউন্ড পাইপলাইনগুলি পরিদর্শন করার সময়, পাইপলাইন নিজেই বা নিকটবর্তী অবজেক্টগুলি স্ক্যানিং ভালভ, ফ্ল্যাঞ্জ এবং অন্যান্য জায়গাগুলি ফাঁসের ঝুঁকিতে ফোকাস করার জন্য প্রতিফলক হিসাবে ব্যবহার করার চেষ্টা করুন।

3) বাসিন্দাদের বাড়িগুলি পরীক্ষা করার সময়, সনাক্তকরণের দূরত্বের মধ্যে বাড়ির ভিতরে যাওয়ার দরকার নেই। আপনার কেবল নীচে রান্নাঘরের গ্লাস স্ক্যান করতে হবে।

৪) একটি ছোট ফুটো পয়েন্ট পরীক্ষা করার সময়, আপনার একটি দীর্ঘস্থায়ী জায়গায় দাঁড়ানো উচিত, লক্ষ্য থেকে প্রায় 3 মিটার দূরে বারবার পরীক্ষা করা উচিত এবং ডিসপ্লেতে মানগুলির পরিবর্তনের দিকে মনোযোগ দেওয়া উচিত।

5) অত্যন্ত প্রতিবিম্বিত ব্যাকগ্রাউন্ডের সাথে লক্ষ্যগুলি পরিমাপ করার সময়, মিথ্যা অ্যালার্ম হতে পারে। ডিসপ্লে প্যানেলে রিটার্ন লাইট ইনটেনসিটি সূচক বারটি খুব বেশি কিনা তা দয়া করে বিশেষ মনোযোগ দিন। এই সময়ে, শক্তিশালী প্রতিচ্ছবি দ্বারা সৃষ্ট মিথ্যা অ্যালার্মগুলি এড়াতে পরিমাপ কোণটি সামঞ্জস্য করুন। ।

6) এই যন্ত্রটির সনাক্তকরণের দূরত্ব 30 মিটার। প্রকৃত সনাক্তকরণের সময়, এই দূরত্বটি সাইটে পরিবেশ, প্রতিচ্ছবি এবং প্রতিবিম্ব কোণগুলির মতো কারণগুলির সাথে সম্পর্কিত। সাধারণভাবে বলতে গেলে, সনাক্তকরণের দূরত্বটি আরও দূরে, যন্ত্র দ্বারা প্রাপ্ত লেজার সিগন্যালের তীব্রতা দুর্বল এবং সনাক্তকরণের নির্ভুলতাও হ্রাস পাবে। অতএব, যখন কোনও গ্যাস ফাঁস ইঙ্গিতটি দীর্ঘ দূরত্বে পাওয়া যায়, তখন যন্ত্রটি সরানো উচিত

আরও সঠিক সনাক্তকরণের ফলাফলগুলি পেতে পরিমাপ করা লক্ষ্যটির কাছাকাছি অবস্থানটি সাবধানতার সাথে সনাক্ত করুন।

7.3 কীভাবে ফুটোয়ের সুযোগ নির্ধারণ করবেন

পরীক্ষা করার সময়, ফাঁসের সুযোগ নির্ধারণ করতে, দয়া করে নীচের পদক্ষেপগুলি অনুসরণ করুন।

1) বাতাসের দিকের মুখোমুখি উপকরণ দিয়ে স্ক্যান করা শুরু করুন।

2) বিভাজক পয়েন্ট হিসাবে সর্বোচ্চ ঘনত্বের সাথে জায়গাটি নিন।

3) ওরিয়েন্টেশন পরিবর্তন করুন এবং আবার ফুটো অঞ্চলটি স্ক্যান করুন।

৪) যদি ওরিয়েন্টেশন পরিবর্তন করার পরেও ফুটো প্রদর্শিত হয় তবে এর অর্থ হ'ল সংজ্ঞায়িত অবস্থানটি সঠিক।

5) ওরিয়েন্টেশন পরিবর্তন করার পরে যদি কোনও ফুটো প্রদর্শন না হয় তবে ফুটো গ্যাস বাতাসের দিক দ্বারা প্রভাবিত হতে পারে। অন্যান্য ওরিয়েন্টেশনগুলিতে স্ক্যান করুন।

7.4 সাধারণ কারণগুলি সনাক্তকরণের নির্ভুলতা প্রভাবিত করে

1) কিছু অবজেক্ট বা উপকরণ লেজারটিকে খুব দৃ strongly ়ভাবে প্রতিফলিত করে বা লেজারটিকে খুব দৃ strongly ়ভাবে শোষণ করে, যা সহজেই যন্ত্রটিকে ভ্রান্ত সনাক্তকরণের মানগুলি প্রদর্শন করতে পারে। যেমন: গ্লাস, লেন্স, প্রতিচ্ছবি ইত্যাদি

2) যেহেতু তাপমাত্রা খুব বেশি বা বাতাস শক্তিশালী হলে গ্যাস দ্রুত বিচ্ছিন্ন হয়ে যায়, যখন কম ফুটো হয়, তখন ফাঁস হওয়া গ্যাসকে ঘন করা যায় না এবং সনাক্তকরণের মানটিতে একটি বড় বিচ্যুতি থাকতে পারে।

3) এই টেলিমিটারটি অন্যান্য জ্বলনযোগ্য গ্যাস যেমন ইথেন এবং প্রোপানগুলিতে প্রতিক্রিয়া দেখায় না
